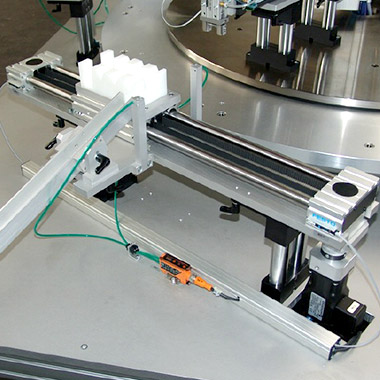

Die Tampondruckanlage wird über eine Zuführrutsche mit Teilen versorgt, die von Hand oder per Beladesystem nachgefördert werden. Um kurze und lange Bauteile bearbeiten zu können, kann die Breite der Rutsche durch eine einsteckbare Trennwand variiert werden. Die zu bearbeitenden Hülsen werden pneumatisch auf die Werkstückaufnahmedorne aufgesteckt.

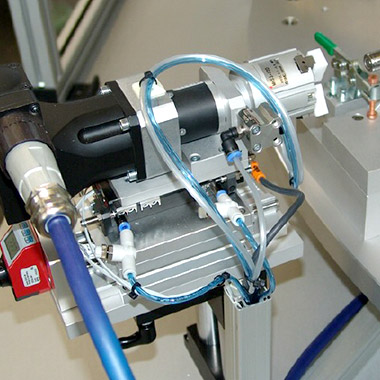

In einer nachfolgenden Ausrichtstation dreht ein Greifer die Hülsen in die korrekte Druckposition. Vor dem eigentlichen Druckvorgang wird die Hülse pneumatisch auf dem Dorn gehalten. Nach beendetem Druckvorgang wird das Werkstück durch Heißluft getrocknet, um danach per Greifer in die Abnahmeposition gelegt bzw. per Roboter in ein bereitgestelltes Tray entladen zu werden.
Die Steuerung der Anlage geschieht über ein Bedientableau, das an einem Schwenkarm befestigt ist und einen Schwenkwinkel von ca. 270° um die Anlage ermöglicht. Dies verhindert ein Einschwenken in den Be- und Entladebereich.
Die Vorteile unserer Tampondruckmaschine
Bei der Drucksystemlösung TAMPONCOLOR TC 60-80 T-RT/Servo erhält der Kunde eine Komplettlösung für seine Druckanwendung, die individuell auf seine Bedürfnisse zugeschnitten ist. Durch eine gemeinsame Abstimmung der Konstruktion wurde die Maschine so ausgeführt, daß das Bedienpersonal bekannte Komponenten und Aufbauten vorfindet. So werden Schulungs-, Rüst- und Wartungskosten minimiert, die Anlage lässt sich nahezu verzögerungsfrei in die Produktion integrieren.
