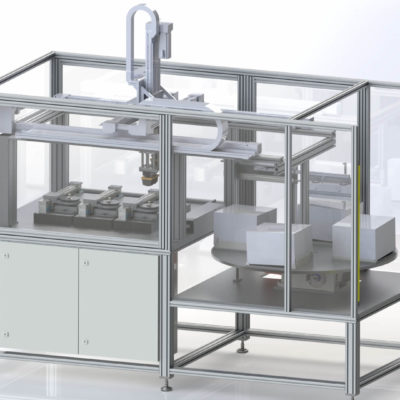

Portaldrucksystem: TC Portalprinter

Das Multitalent im Mehrfarbendruck

Servoelektrische Portaldruckmaschinen werden zum ein- und mehrfarbigen Bedrucken, Beschriften, Kennzeichnen und Dekorieren von Produkten mit hoher Genauigkeit und Farbsättigung bei beliebig platzierten Druckbildern eingesetzt.

Die TAMPONCOLOR® TC Portalprinter sind Multitalente, die nach Kundenwunsch konfiguriert werden und sich durch Ihr kompaktes und modulares Design auszeichnen.

Die Anzahl und Größe der geschlossenen Farbsysteme ist hier ebenso wählbar, wie die Art und Weise des Teiletransports (Rundschaltteller, Transfersystem, Roboter, etc.). Da einzeln absenkbare Drucktampons zum Einsatz kommen, ist ein Wechsel während des Druckvorgangs nicht erforderlich.

TC Portalprinter

Material egal

Eine besondere Stärke des Tampondrucks ist das Bedrucken fast beliebiger, selbst unregelmäßig geformter Oberflächen aus unterschiedlichsten Werkstoffen wie z. B. Kunststoff, Metall, Keramik, Glas oder von lackierten Flächen, was andere berührende Druck- und Markierverfahren nicht können.

Was möchten Sie bedrucken?

Fragen Sie uns

Besonderheiten:

  • modular aufgebautes servoelektrisches Tampondruckportalsystem mit höchster Genauigkeit
  • Schutzrechte angemeldet
  • Verfahrbereich 550 x 1.400 x 300 mm (X, Y, Z)
  • Druckkraft bis zu 2.000 N
  • Druckkopf mit pneumatisch separat absenkbaren Einzeltampons
  • unterschiedliche Größen geschlossener Farbsysteme lieferbar (bspw. Farbtopfdurchmesser 90, 110, 130, 150 mm)
  • Farbsysteme beliebig kombinierbar
  • Übertragung variabler Motive von nur einem Klischee möglich
  • maximale Farbvariabilität bei kompakten Außenmaßen
  • Teilezuführung frei konfigurierbar (z. B. Drehteller, Servo-Achse, Roboter, etc.)

Vielseitig einsetzbar

Die Maschinen sind sehr vielseitig einsetzbar, typisches Druckgut sind z. B. Armaturen, Kfz-Zubehör, Elektronikbauteile, Computergehäuse, Medizingeräte, Messgeräte, Werkzeuge, Kugelschreiber, Keramik, Werbeartikel etc. Anwenderbranchen finden sich in den unterschiedlichsten Industriezweigen.

Siehe Anwendungen

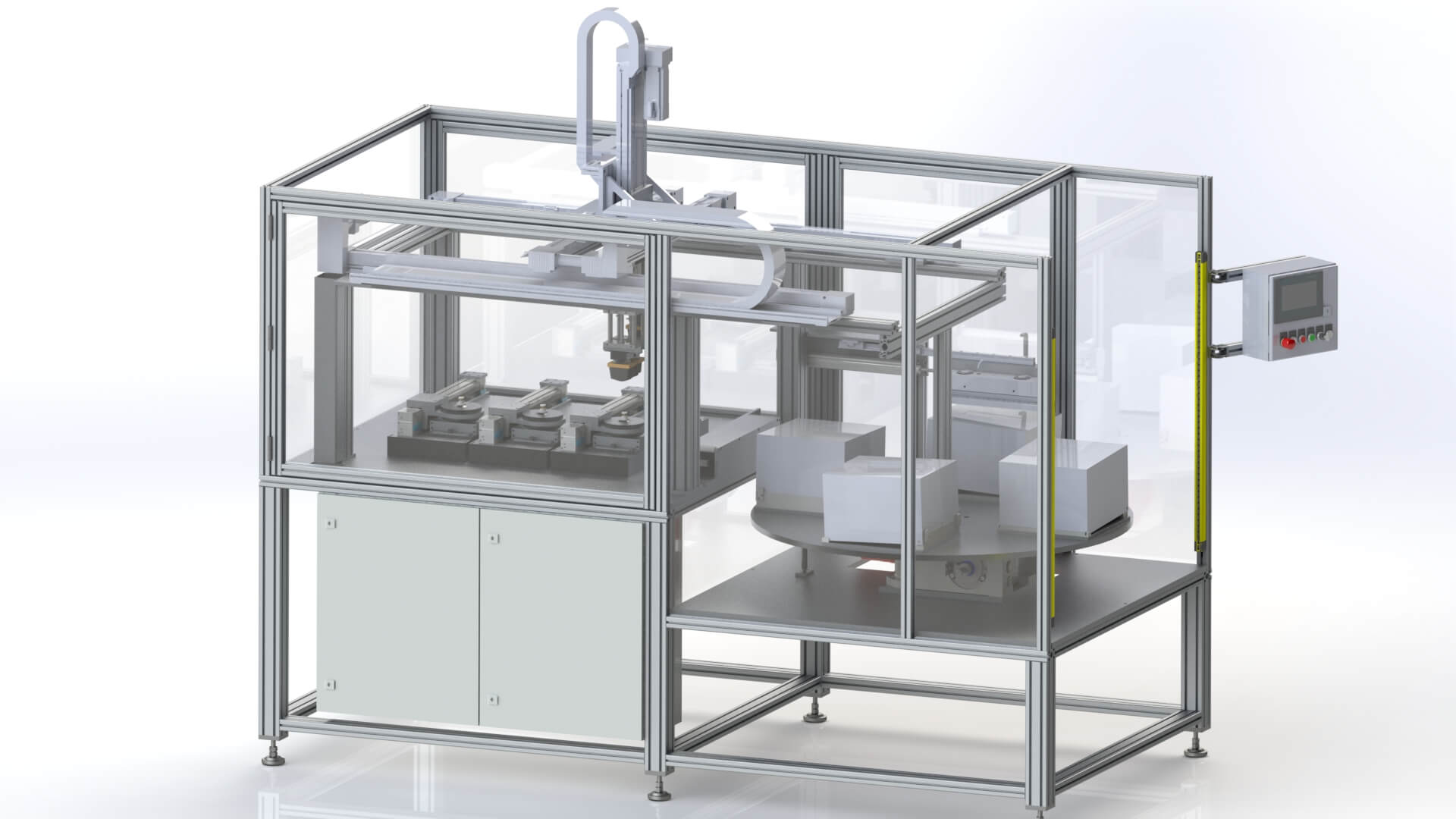

TC Portalprinter

Technische Angaben zum TC Portalprinter

Klischeegröße150 x 500 x 10 mm
Farbtopfdurchmesser (lichte Weite)130 mm
Farbanzahl1 – 6
Druckkraft, max. (Systemleistung)2.000 N
Effektive Verfahrwege Achsportal (X, Y, Z)550 mm, 1.400 mm, 300 mm
Anzahl absenkbarer Einzeltampons3
Pneumatischer zusätzlicher Tamponhubjeweils 100 mm
Antriebservoelektrisch/pneumatisch
Teile/h, max. (einfarbig)600
SteuerungSiemens S7
Netzanschluss400 V 50 Hz
Anschlussleistung7,5 kW
TamponreinigungStandard
BauteiltrocknungHeißluft oder Infrarot
Teiletransportelektromechanischer Rundschalttisch, Teilung 4

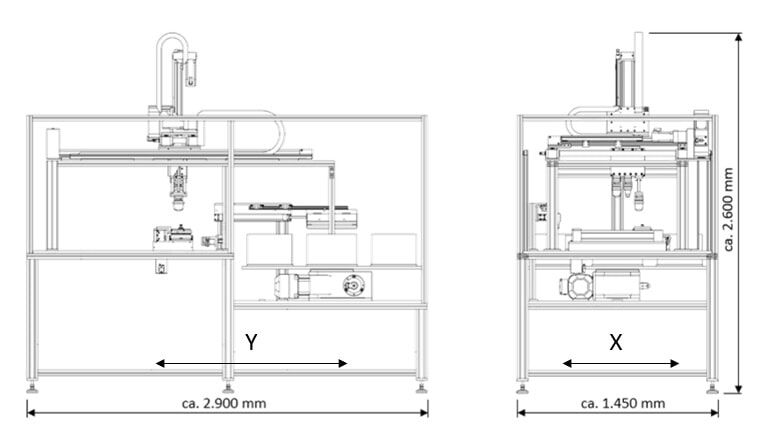

TC Portaldruck Maße
